ZU-DY523B双机芯翼闸

...

全国热线

400-6537-085

  • 产品说明

      产品介绍

      ZU-DY523B双机芯翼闸是我公司自行研发与制造的智能通道管理设备,它采用高品质内机芯,具有噪声小,稳定好的特点,其能通过配备不同门禁设备,即可完成对通道通行的智能化管理与控制。

      双机芯翼闸的外形采用不锈钢板冲压成型,造型美观大方,防锈、耐用,且系统对外采用标准电气接口,可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上,从而为出入人员提供有序文明的通行方式,并可杜绝非法人员进出。同时为了满足消防通道的要求,双机芯翼闸在紧急情况下停电落杆,组织人员疏散,配合我公司研发的售检票管理系统可以做到公园自动检票等需求。


      产品参数

      电    源:AC220V±10V,50Hz

      工作环境温度:-15℃—70℃

      摆门运行时间:约2s

      相对湿度:小于95%,不凝露

      驱动电机:直流电机 30W/24V

      最大通道宽:<480mm

      通行速度:25人/分钟(摆闸)

      通信接口:RS485电器标准

      通信距离:<1200

      输入接口:开关信号(COM口为地)

      工作模式:单向/双向(可调)

      读写方式:IC卡/ID卡/磁卡/条码仪等

      材    质:304

      重    量:65kg

      颜    色:不锈钢拉丝或喷塑,颜色任选

      尺    寸:1280×280×990MM

      输入接口:+12V电平信号或脉宽>100ms的DC12V脉冲信号 驱动电流>10mA

      适用场地:地铁车站、码头、旅游景点、会展、游泳馆、小区、工企事业单位进出口考勤、门禁、消费管理、特殊通道控制

      注:读卡区颜色可选(标准为蓝色)

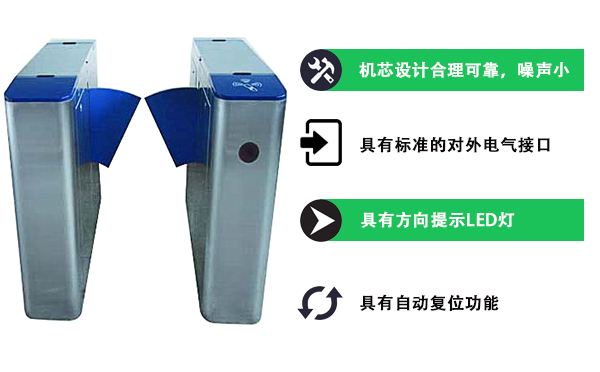

    翼闸产品优势


      产品优势:

      1、机芯设计合理可靠,噪声小,内部液压装置自动进行缓冲,运行平稳,使用寿命长。

      2、具有断电落杆功能,亦可增设遥控进行掉杆控制,便于管理及处理突发事件。

      3、具有方向提示LED灯。

      4、可设置“带记忆”或“不带记忆”功能(当设置成“带记忆”时,可用于景区刷一次团体票过多人的场合)。

      5、具有自动复位功能,即获得过闸权限后,在设定的时间内没有过闸,翼闸自动取消本次权限,恢复到锁定状态。

      6、防水、防晒、耐寒、耐高温。

      7、具有个性化的安装界面,兼容IC、ID卡等各种智能卡。

      8、具有统一、标准的对外电气接口,可与各种读写设备自由挂接、便于系统集成。

      9、可扩展为自动身份识别系统,实现门禁、考勤、收费等功能。

      10、可与其他类型通道产品配合使用。


      系统功能:

      1、采用了独特的间歇槽轮机构来实现闸机的零位锁定及解锁;

      2、整个系统运行平稳、噪音小、无机械冲击;

      3、具有故障自检及报警提示功能,方便用户的维护及使用;

      4、具有多种工作模式可供选择,即可双向读卡限流,也可一边读卡、另一方向禁行,一边读卡、另一方向自由通行,且闸机工作模式可通过控制板按钮进行设定,不需改变机械结构;

      5、具有断电落杆,通电自动上杆功能;

      6、具有远距离控制落杆、上杆功能,以满足用户的特殊需求及消防安全需求;

      7、具有统一、标准的对外电气接口,可与各种读写设备相挂接,便于系统集成,并可通过管理计算机实现远程控制与管理;

      8、可自动对通行方向的通行人数进行统计,并且有LED显示;

      9、具有明确的通行指示功能,以直观的方式给通行者指示可以通行还是禁止通行;

      10、具有读卡记忆和不带记忆功能,且用户可根据自己的需要通过控制板按钮进行设定;

      11、通过软件设定,可限制场所内部的人员总数,以满足一些特殊场合的特殊要求;

      12、具有自动复位功能。当读卡后,通行者在规定的时间内未通行时,系统将自动取消通行者的本次通行权限,且限制的通行时间可由管理人员自行设定;

      13、具有防钻防爬报警功能(任选);

      14、自动关闸/延时关闸(时间可调)可任意调节。


      翼闸安装:

      1、线路预埋:

      按客户的要求将机箱位置定好,在机箱固定位置的中心点到控制室之间选择好最佳走线途径,预埋或开挖电缆线沟在挖好的线路沟里放入适当直径的走线管(PVC管或钢管),穿入设备所需的电源线和控制线(控制线包括:手动按钮线3芯、RS485通讯信号线2芯)。如距离较远,电源线和控制线必须分开走管(2管距离应在40CM以上)。两台闸机之间布一根10芯连机线连机。所有线路布好后,最好在调试成功以后填埋混凝土。

      2、固定翼闸:

      首先使2台翼闸上电,使翼运行至关闭状态,然后对齐两台翼闸的翼,使翼在同一直线上,翼与翼之间的距离是2CM至4CM需要测试红外是否对准,等全部功能都调试完毕。

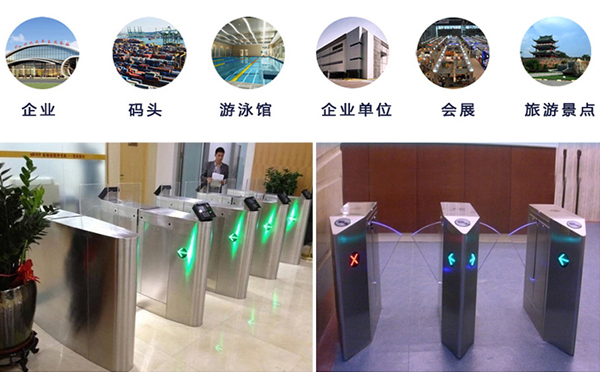

    翼闸适用场合


      适用场合:

      用途:用于人行通道及售票管理,适用于:机场、地铁、图书馆、写字楼、 影剧院、办公楼。可与各种读卡、自动验票、指纹等系统连锁使用(可有效的防止人员尾随进入)。
