超低纹波≤30mV：ZUU中优门禁电源箱如何成为门禁系统的“稳定心脏”

超低纹波≤30mV：ZUU中优门禁电源箱如何成为门禁系统的“稳定心脏”

发布日期：2026-07-30 来源：深圳市中优智能电子有限公司

在智能门禁系统日益普及的今天，人脸识别终端、多门控制器、电磁锁等设备已经成为出入口管理的标配。然而，许多工程商在项目交付和后期运维中，频繁遭遇系统死机、识别卡顿、电锁异响等“软性故障”，排查控制器、线路、锁体均无异常，最终往往将根源锁定在一个长期被忽视的环节——电源。

作为门禁系统的动力核心，电源的供电品质直接决定了整套设备的运行稳定性。深圳市中优智能电子有限公司（以下简称“ZUU中优”）深耕安防门禁硬件领域多年，旗下全系门禁专用电源箱以≤30mV超低纹波为核心指标，从源头解决供电干扰，为全国数千个项目筑牢稳定运行根基，被誉为门禁系统的“稳定心脏”。

一、纹波：被忽视的门禁“隐形杀手”

在直流供电系统中，理想的电压输出应是一条平直的直线。但受电网波动、负载变化及电源自身拓扑结构影响，实际输出中往往叠加了微小的交流成分，这便是“纹波”。普通开关电源的输出纹波通常在50mV至200mV之间，这类高频杂波和电压毛刺对于精密电子元器件而言，是极大的安全隐患。

当纹波过高时，门禁系统将面临一系列连锁问题：

• 控制器死机重启：电压瞬间波动冲击主控芯片，导致逻辑判断错误、数据丢失，甚至反复重启。

• 人脸识别卡顿：电源噪声干扰识别算法采样，尤其夜间补光灯开启时，容易引发画面闪烁、识别失败。

• 电锁异常抖动：电磁锁、电插锁线圈在非稳定电压下持续发热，不仅产生低频噪音，更大幅缩短设备寿命。

• 通信干扰紊乱：纹波叠加到韦根或485通信线路中，可能造成刷卡无响应、乱码、自动开门等现象。

可以说，绝大多数门禁系统的疑难杂症，并非设备本身的问题，而是供电不纯所致。选用低纹波、高纯净度的专用电源，已成为保障系统全年零故障运行的必然选择。

二、≤30mV：ZUU中优的技术答卷

针对行业痛点，ZUU中优全系门禁电源箱在满载工况下，将输出纹波严格控制在≤30mV以内，仅为行业常规水平的1/3至1/6。30mV是什么概念？人体能感知的静电放电电压高达数千伏，而30mV仅为0.03V，相差十万倍。这种近乎“心电图上平滑直线”的供电品质，已接近医疗级设备标准，能够为各类精密门禁终端提供极致纯净的能量。

支撑这一指标的是ZUU中优在硬件层面的多重技术投入：

1. 工频线性稳压架构，从物理层面压制噪声
摒弃纹波高、噪声大的低端开关电源方案，ZUU中优选用大余量纯铜环形变压器，基于工频线性稳压原理进行设计。该架构天然具有极低的开关噪声与漏磁，从源头上奠定了超低纹波、低干扰的物理基础。即使长时间满载运行，设备依然保持冷静，不发烫、不啸叫。

2. 两级LC滤波+低ESR固态电容，全频段净化
电路部分采用两级LC高频滤波与低ESR固态电容组合阵列。电解电容负责处理低频波动，陶瓷电容精准滤除高频噪声，二者协同工作，将电网尖峰脉冲、负载动态变化产生的电压毛刺逐级衰减，确保输出端噪声峰峰值稳定在30mV以内。

3. 高精度闭环反馈，动态响应稳如磐石
内置工业级闭环反馈控制电路，能够在微秒级时间内响应电锁启动产生的浪涌电流冲击或电网电压波动，保证12V输出电压恒定，纹波指标在全工况范围内稳定可控，真正实现“任他风吹浪打，我自岿然不动”。

三、双线产品矩阵，精准适配全场景需求

针对不同门禁架构与应用场景，ZUU中优构建了“门禁一体机电源”与“门禁控制器电源”两大产品序列，拒绝一套方案覆盖所有需求的“一刀切”做法。

门禁一体机电源系列（直接为人脸识别终端、读卡器、电锁提供直流供电）：

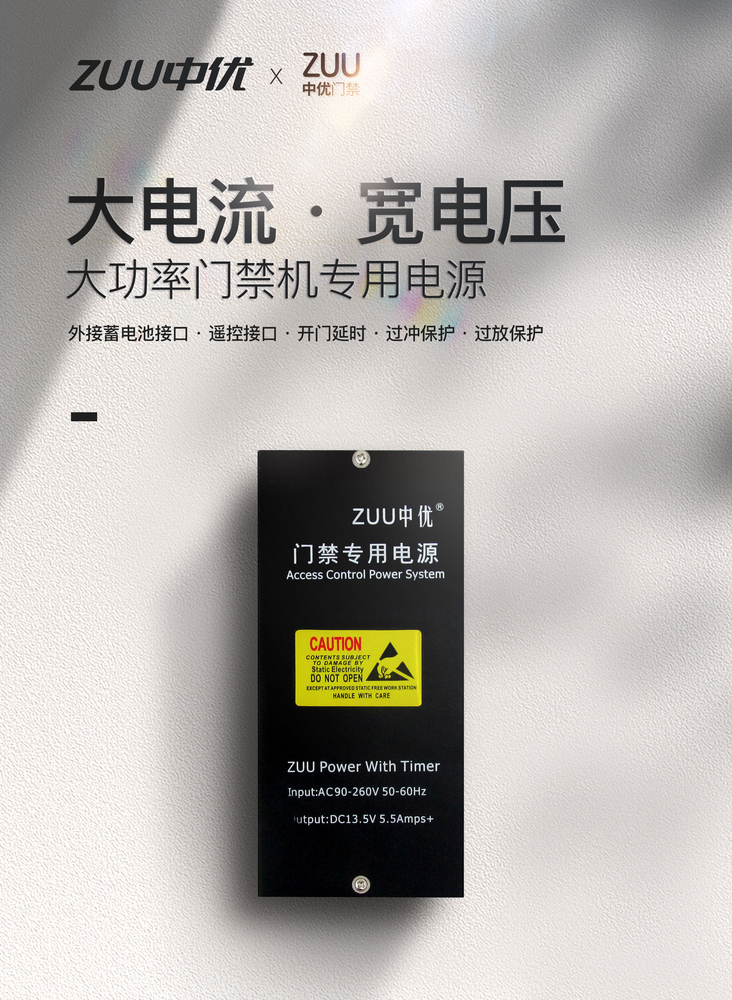

• ZU-PW1203D：12V/3A经济全能款，专为单门一体机设计，轻松驱动磁力锁与人脸识别设备，自带充放电管理功能，是小型办公室、公寓的理想选择。

• ZU-PW1208：12V/5.5A大电流重载款，面向多门联动或高功耗人脸机场景，从容应对夜间补光与多锁同时动作带来的瞬时大电流冲击。

• ZU-PW1208+：在5.5A输出基础上内置UPS不间断电源模组，市电中断时0毫秒无缝切换至蓄电池供电，杜绝停电即失防，适用于银行、医院、数据中心等高安全等级场所。

• ZU-BK1208F：IP65级防雨密封设计，12V/5.5A输出，内置防雷模块，无惧暴雨、极寒与高温，是户外停车场、工地围墙、小区出入口等露天场景的“全天候卫士”。

门禁控制器电源系列（专为多门控制器、联网主板提供集中供电）：

• ZU-PW508：12V/5A经典稳压款，双路独立输出，为多门控制器提供纯净电力，杜绝电锁回路对主控通信的串扰，保障韦根与485信号零干扰。

• ZU-PW1218：12V/8A强劲重载款，满足大型楼宇多门集群供电需求，一台即可承载多个控制器的稳定运行，减少布线复杂度。

四、不止于纯净电力：全方位安防级防护能力

作为安防系统的关键组件，ZUU中优门禁电源箱在提供超低纹波供电的同时，更集成了多重防护与实用功能，全面满足工程验收与长期运维要求：

• 消防联动：支持干接点消防信号输入，火灾报警时自动切断电锁电源，确保逃生通道畅通，符合国家消防验收规范。

• UPS断电续航：多款型号内置或可外接蓄电池，配备智能充放电管理，停电时自动切换，保障门禁系统持续工作4-6小时，安防无真空。

• 多路独立输出：控制器、读卡器、电锁分路供电，避免大电流设备启停对主控电路产生干扰，单路故障不会引发系统瘫痪。

• 多重硬件保护：集成过压、过流、短路及电池过充过放保护电路，搭配阻燃材质与防尘金属机箱，确保设备可7×24小时不间断稳定运行。

五、工程安装建议：好电源还需规范施工

为确保电源箱以最佳状态服役，ZUU中优技术团队结合多年项目经验，总结出以下安装规范：

1. 功率预留余量：核算系统总电流后，务必预留20%-30%的冗余，避免电源长期满载工作导致温升过高、加速老化。

2. 强弱电物理分离：220V交流输入线与12V直流输出线、通信信号线应分别敷设，保持10cm以上间距，从源头切断耦合干扰。

3. 机箱可靠接地：金属外壳必须通过接地线妥善接地，这是防雷击浪涌、抗电磁干扰、保障人身安全的关键措施，不可省略。

4. 选用合规线材：严禁使用网线等细径导体传输主供电电流，须采用RVV 2×1.0mm²及以上规格的铜芯电源线，以降低线路压降，保证末端电锁动作有力。

六、结语

门禁电源箱，虽常隐于弱电井或机柜深处，却是整个出入口管理系统最底层的基石。深圳市中优智能电子有限公司坚持以工业级标准打造每一台电源产品，用实测≤30mV的超低纹波和过硬的电路设计，为门禁系统注入稳定、纯净、持续的动力。

未来，ZUU中优将继续围绕智能出入口管理领域，深度打磨硬件性能，为全球客户提供更加可靠、高效的安防供电解决方案。
